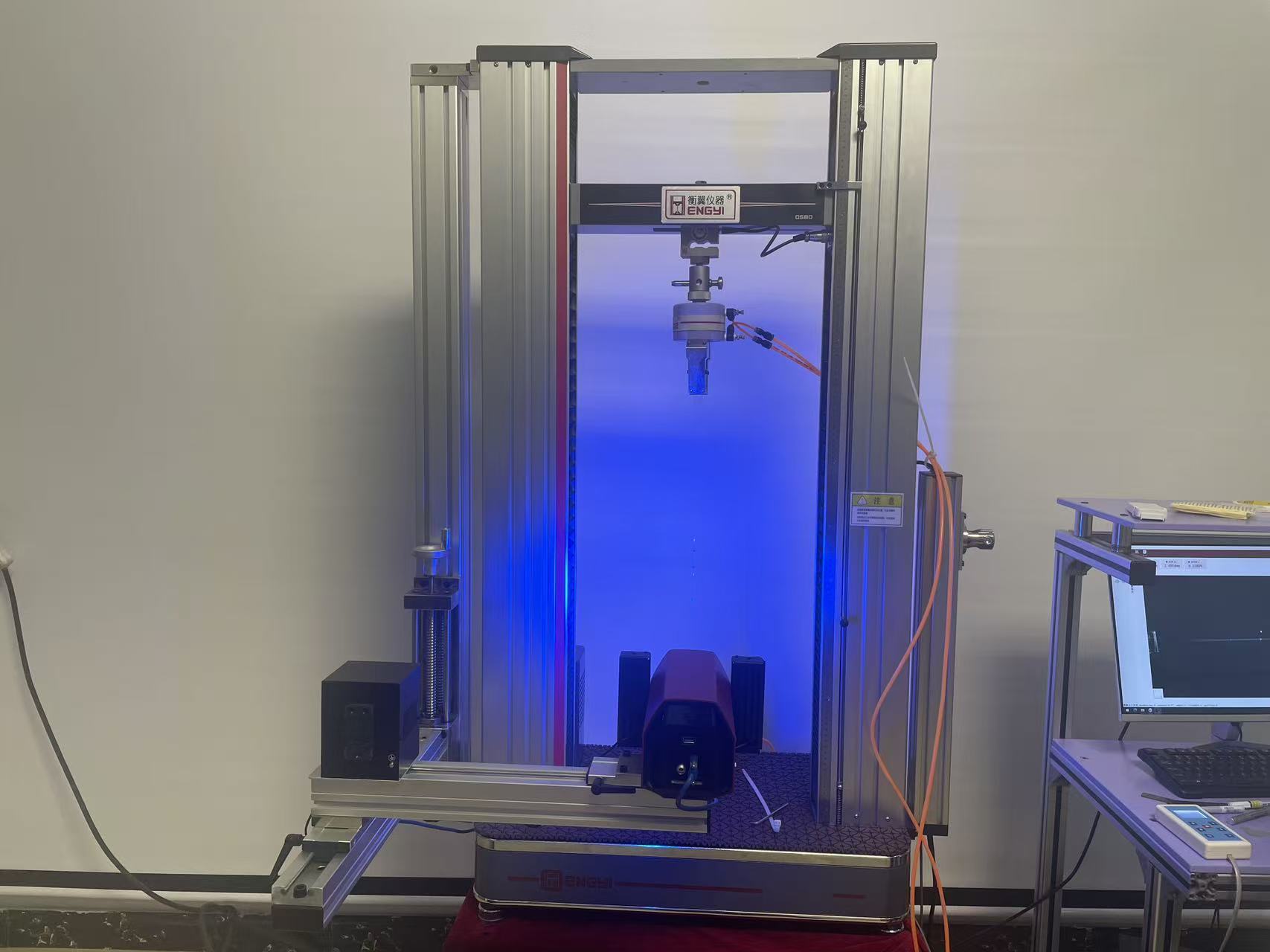

塑料薄膜非接触应变测量仪是电子万能试验机及其他类型试验机的配件，由上海衡翼精密仪器有限公司生产，基于单目三维（或二维）DIC技术，采用数字图像相关法（DIC）实现非接触式变形测量 。其支持轴向与横向变形量同步测量，适用材料包括金属板材、橡胶、塑料薄膜、生物软组织等，覆盖拉伸、压缩、疲劳及高温试验场景。

一、塑料薄膜非接触应变测量仪产品简介

视频引伸计是一款基于DIC技术的三维非接触式视频引伸计，引伸计测量头可实现试样加载过程的图像采集，引伸计软件完成对图像的计算，并实时输出测量的变形结果。选配全场测量模块后即可实现全场位移和应变测量。

二、单目三维非接触应变测量仪产品优势

1.非接触式测量

2.三维测量

3.不受试样形状限制：板状、棒状、片状、线状、薄膜

4.不受应变范围限制，可测量应变范围：0——1000%

5.不受应变方向限制：可同时实现轴向和横向延伸率测量

6.嵌入式软件，操作方便

7.满足现有JJG762-2007 0.5级精度要求

三、塑料薄膜非接触应变测量仪使用过程

引伸计安装——软件嵌入试验机软件/连接多功能控制器——试验机加载同步传输变形结果

四、塑料薄膜非接触应变测量仪技术参数：

1. 型号：HY（3DC）-NR-500H

2. 采样频率：227Hz

3. 测量范围：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

4. 位移精度： MV50mm：0.5μm

MV90mm：1μm

MV160mm：1μm

MV250mm：1.5μm

MV500mm：2μm

5. 符合标准：JJG762-2007 0.5级

6. 跟踪速度：5000mm/min

7. 位移分辨率：0.1μm

8. 位移线性度：0.5%

9. 位移量程：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

10. 试验机控制器:视频引伸计专用多功能控制器

11. 适用场景：中高速加载

12. 工作温度：5-40℃

13. 工作电压：220V
