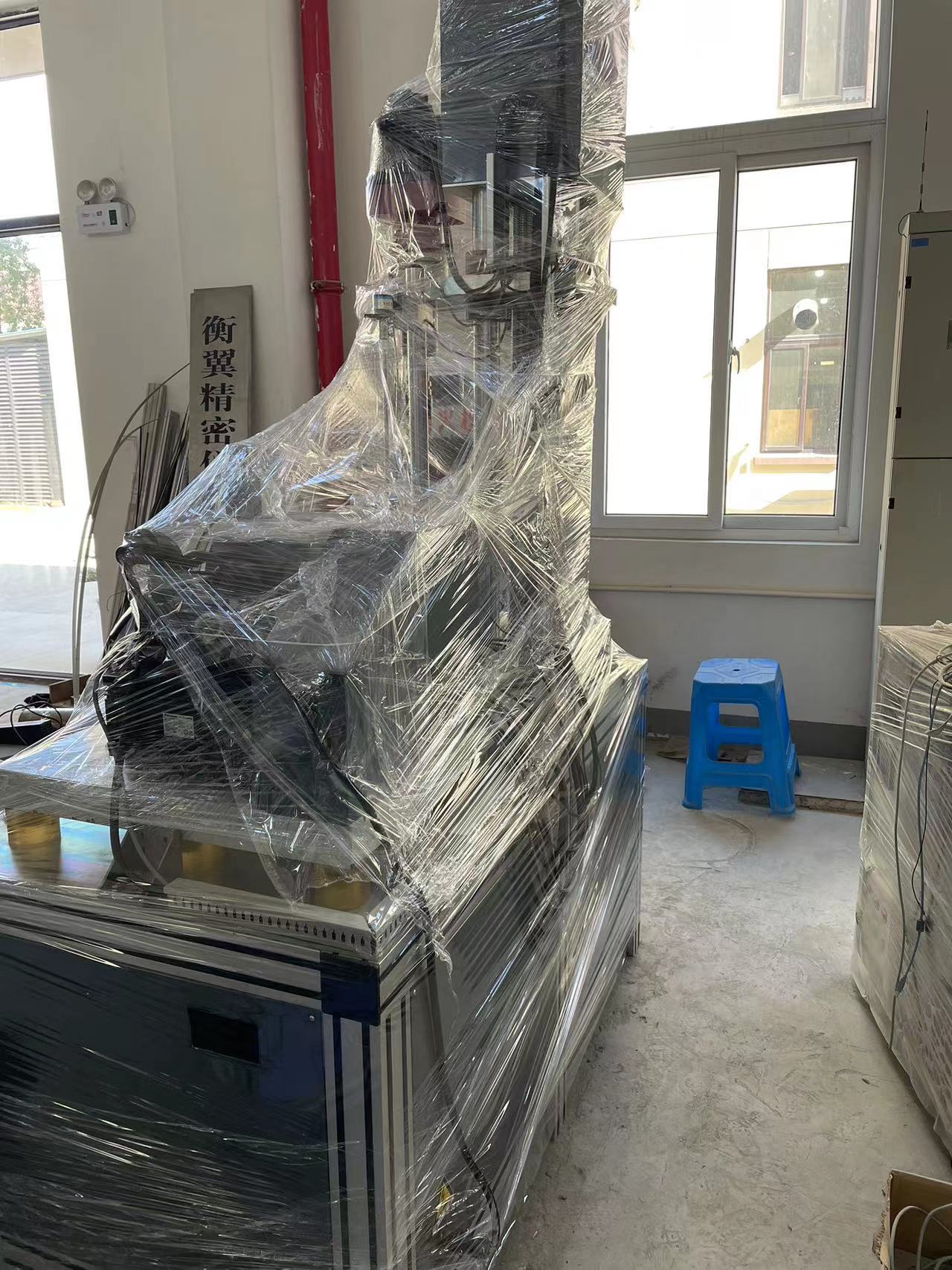

自锁螺母防松振动性能测试设备的操作方法
2023-03-23 []

自锁螺母防松振动性能测试设备的操作方法:首先,伺服自动拧紧装置按照设定的夹紧力(一般为载荷的75%)或扭矩自动拧紧被测螺栓/螺母。然后,启动测试,试验机将给整个连接副施加一定频率和振幅的横向动态载荷。在整个试验过程中,系统将记录并分析紧固件轴力、松脱角度、振幅、水平推力的变化。通过相关图表试验曲线,可以清楚的了解螺栓/螺母在振动环境下的自锁性能(防松性能)和各项技术参数.能够按照ISO16130-2015GB/T 10431-2008DIN 65151Junker原理规定的横向振动测试标准,来检测紧固件在一定频率和闭环控制恒定振幅(位移)状态条件下,施加横向动态载荷下的自锁性能(防松性能)。

自锁螺母防松振动性能测试设备主要技术指标;
1.  产品规格:  HY-40050

2. 精度等级: 0.5级

3. 轴向夹紧负荷:      400KN

4.  横向负荷:        50KN

5. 有效测力范围:2/100-99.99%;

6. 试验力分辨率,负荷±30000码;内外不分档,且全程分辨率不变。

7. 螺栓测量范围:    M12-M24

8. 横向位移振幅:0-±2 mm(可自由调整)(可定制大位移振幅:0-±5 mm)

9.  振动频率:0-15HZ (任意调)

10.  位移分辨率:0.001mm (量程:0-10mm)

11.试验定时间自动停车,试验定次数自动停车。

12. 预设参数: 振动频率 :  0-15Hz 任意设定

l 横向位移(振动幅度):  0-±2mm任意设定

l 振动次数或时间:       ( 任意设定)

l 初始拧紧扭矩:        ( 任意设定)

l 初始夹紧力:            (任意设定)

13.测试结果:松脱角度   紧固轴力衰减、拧紧扭矩、松脱扭矩、转角,总摩擦系数,K系数,横向水平推力值  横向位移(振动幅度)

14.超载保护:超过大负荷10%时自动保护;

15. 自动诊断功能,定时对测量系统、驱动系统进行过载、过压、过流、超负荷等检查,出现异常情况立即进行保护

16.电源功率:   22KW

17.主机重量:1850 kg

18. 电源电压:  380V(三相)

19. 主机尺寸:   1400*700*1650mm
