微机控制电液伺服卧式拉力试验机依据国家标准对试验力、位移（变形）进行显示完成试验过程中试验参数的设定、试验过程的跟踪、数据采集、处理、分析及显示，及测量精密。

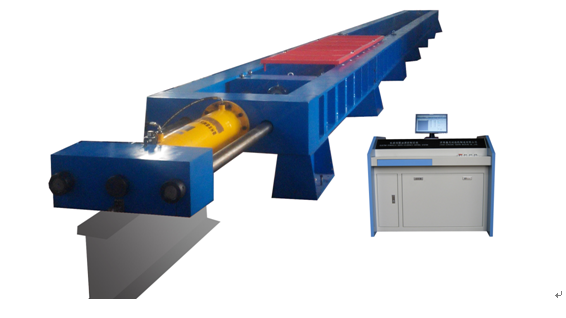

微机控制电液伺服卧式拉力试验机主要由主机（框架结构）、固定横梁、活动横梁、加载油缸以及相关试验软件、其他必要的附件等组成。
2.1主机结构简介
试验机采用钢板焊接框架结构、分段移动横梁调整试验空间、单出杆双作用活塞缸施加试验力、手动控制试验过程，负荷传感器测力、显示试验力及试验曲线，适用于吊装带、牵引带、电缆、钢丝绳等试件的拉伸试验。
2.2主机部分：
主机部分主要由结构框架、油缸座、油缸活塞、固定横梁、活动横梁、钳口、负荷传感器等部件组成。油缸座、钢板焊接框架和移动横梁形成受力框架，固定横梁和活动横梁上根据不同的试样装有不同的夹具。
本部分是试验进行的执行部件。试样的两端分别装在固定横梁和活动横梁上的夹具通过销子连接试样，然后由拉力油缸带动活动横梁对试样施加试验力。根据不同种类的试样手动调整移动固定横梁来调整试验空间。自动控制加荷速度直至试验结束。

微机控制电液伺服卧式拉力试验机技术指标：

1.型号：HY(WL)-300KN   HY(WL)-600KN   HY(WL)-1000KN    HY(WL)-2000KN

2.精度：1级

3.试验力(kN)：300KN  600KN  1000KN  2000KN

4.试验力测量范围:试验力的2%-99.999%

5.试验力示值相对误差:≤示值的±1％

6.试验力分辨力:试验力1/200000

7.位移示值相对误差:≤示值的±1％

8.位移分辨力(mm):0.01

9.位移速率调节范围(mm/min):0.01-50

9.位移速率示值相对误差:≤示值的±1％

10.设备高度(mm):750mm

11.试验行程(mm):0～7000mm(可根客户需求定制）

12.设备总长（mm）：约10m

13.工装夹具连接方式：采用插销式结构连接

14.控制方式：微机控制

15.主机电源：AC380V±10%

16.移动横梁调整空间方式：采用手推式调节，插销式固定方式。

17.工作环境：室温10℃～35℃,湿度20%～80%
